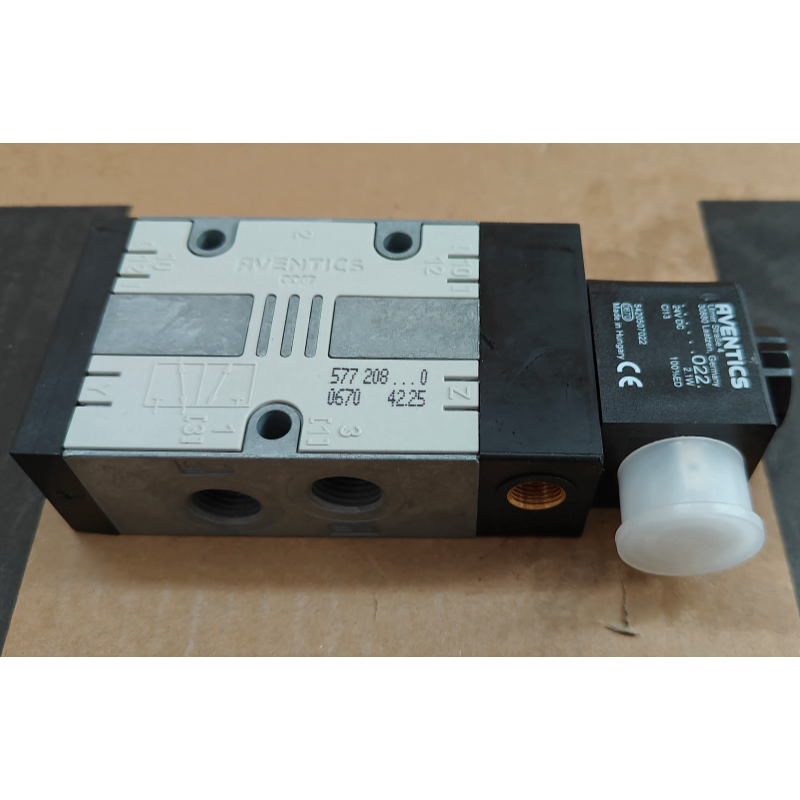

型號全稱：CD07-3/2XX-SR-024DC-I-FORM_A-SGL，屬于CD07 系列二位三通（3/2）滑閥式電磁閥，德國安沃馳（Emerson AVENTICS）原裝aventics。

一、核心參數（2026 最新）

1. 基本規格

• 類型：3/2 二位三通、單線圈、彈簧復位、內部先導、常閉（NC）

• 供電：24 V DC（電壓范圍：21.6–26.4 V DC）

• 功率：2.1 W（低功耗）

• 流量：Qn=1400 L/min（大流量）

• 壓力范圍：3–10 bar（工作 / 控制）

• 接口：G 1/4（內螺紋，母口）

• 響應時間：ON=25 ms / OFF=45 ms

• 防護：IP65（防塵防水）

• 溫度：-25 ℃ ～ +50 ℃

• 材質：閥體鋅合金、密封 NBR、線圈 PA66 玻纖增強

• 電氣連接：EN 175301-803 A 型、3 針插頭

• 手動：鎖定式手動應急

• 重量：約0.51 kg（≈1.13 lbs）

• 標準：ISO 5599-1

2. 功能與結構

• 換向原理：滑閥、正重疊、軟密封

• 先導：內部先導（無需外接控制氣）

• 復位：彈簧復位（斷電自動回位）

• 安裝：底板 / 管式安裝、寬度 30 mm

二、型號編碼拆解（5772080220）

• 5772：CD07 系列、3/2 二位三通電磁閥

• 08：24 V DC、3 針 A 型插頭

• 0220：G1/4 內螺紋、內部先導、彈簧復位、鎖定手動

三、適配與應用

• 適配場景：自動化產線、機床、包裝、冶金、風能設備（常見于風電變槳 / 偏航控制）

• 替代型號：

• 5772070220（同系列，僅細節差異）

• 5772085220（24 V DC，同功能）

• 5772085270（110 V AC）、5772085280（230 V AC）aventics

• 介質：干燥潔凈壓縮空氣（含油量 0–5 mg/m3，顆?！?0 μm）

四、接線（3 針 A 型）

• 1 腳（棕）：+24 V DC

• 2 腳（藍）：0 V（GND）

• 3 腳（黑）：信號 / 接地（依 PLC）
